Kode 2B1Q, Kode Blok dan Kode ASCII

1. Kode 2B1Q

Pengkodean dengan cara ini adalah dengan melakukan pengkodean 2 (dua) biner untuk dijadikan 1 (satu) kuarter, pola data yang terdiri dari 2 bit dikodekan menjadi sebuah elemen sinyal yang merupakan bagian dari sinyal berlevel empat.
Sedangkan data dikirim dengan kecepatan 2 (dua) kali lebih cepat dibanding dengan pengkodean NRZ-L, dan pada bagian penerima memiliki empat threshold untuk melayani penerimaan data terkirim.

Jika level sebelumnya adalah positip maka untuk nilai bit berikutnya 00 levelnya adalah +1, untuk bit 01 levelnya adalah +3, bit 10 levelnya adalah - 1 dan bit 11 levelnya adalah -3.

Jika level sebelumnya adalah negatip maka untuk nilai bit berikutnya 00 levelnya adalah -1, untuk bit 01 levelnya adalah -3, bit 10 levelnya adalah +1 dan bit 11 levelnya adalah +3.

Konversi positip dan negatip dapat digambarkan diagram pulsanya sebagai berikut:

Gambar 1. Diagram pulsa pengkodean 2B1Q

2. Kode Blok (Block Coding)

Tidak seperti kode jalur yang dijelaskan di atas, untuk kode blok ini beroperasi pada sebuah formasi stream bit informasi.
Berikut beberapa hal terkait dengan kode blok yang beroperasi berdasarkan formasi blok bit informasi.

 Bit redundan ditambahkan ke setiap blok informasi, hal ini dilakukan untuk memberikan kepastian sinkronisasi dan pendeteksian kesalahan (error).

 Setiap 4 bit data dikodekan menjadi kode 5-bit.

 Kode 5-bit normalnya digunakan untuk penggunaan kode invers NRZ.

 Pemilihan kode 5-bit seperti halnya setiap kode berisi tidak lebih satu bit 0 sebagai bit awal dan tidak ada lagi lebih dari dua buah logika 0.

Oleh karena itu, ketika kode 5-bit dikirim secara sekuensial maka tidak akan terlihat tiga buah bit berlogika 0 lagi.Kode 4B/5B digunakan pada sistem komunikasi dengan media transmisi fiber optik (FDDI).
Tabel 1. berikut merupakan tabel konversi 4 bit menjadi 5 bit.

Tabel 1. Konversi Data 4B/5B

3. Kode ASCII

Sebuah standar Amerika untuk menunjuk sebuah karakter diberi nama American Standard Code for Information Interchange (ASCII), standar ini dapat digunakan untuk membuat kode sejumlah 128 buah karakter. Kode ASCII pertama digunakan tahun 1963, karena ada penambahan kode beberapa karakter maka kode ini disempumakan pada tahun 1967.

Setiap kode ASCII dinyatakan dalam bilangan heksa, kode ini merupakan cikal bakal sistem komunikasi digital antar perangkat komputer dan merupakan sistem kode yang pertama kali digunakan dalam sistem komputer dan komunikasinya.

Sampai saat ini setiap komputer yang diproduksi menggunakan kode ASCII, baik pada komputer personal, laptop maupun jenis komputer lainnya.

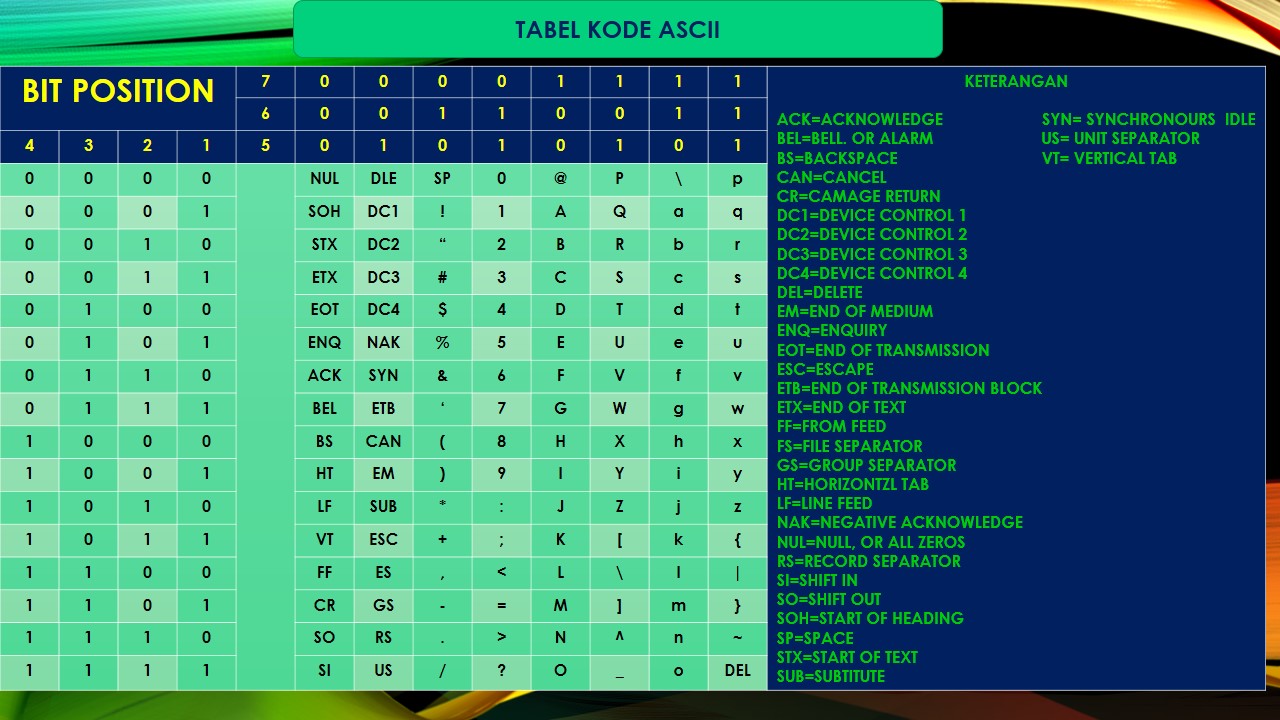

Tabel 2. Kode ASCII

Tabel 2 merupakan sistem kode ASCII yang disusun secara matrik, bit ke 1 sampai bit ke 4 menunjukan kode belakang dan bit ke 5 sampai bit ke 7 menunjukan kode depan. Kode ASCII berdasarkan tabel 2 tersebut merupakan bilangan heksa desimal, jadi untuk karakter A (kapital) dari kolom menunjukan 100 berarti sama dengan 4 dan dari baris menunjukan 0001 yang berarti nilai 1 sehingga kode huruf A adalah 41 dalam bilangan heksa.

Misal ditanyakan berapa kode huruf b dalam heksa berdasarkan kode ASCII, maka jawabnya dilihat pada tabel 2 dari kolom = 110 dan dari baris diperoleh 0010 sehingga diperoleh kode 110 0010 = 62 dalam heksa.

Kode ASCII yang terdiri dari 7 bit akan memiliki pengkodean karakter sejumlah 27 = 128, yaitu mulai dari 000 0000 sampai dengan 111 1111. Pemanfaatan kode ASCII dalam transmisi data adalah dengan menambahkan 1(satu) bit lagi sehingga kode karakter menjadi 8 bit, fungsi dari bit ke delapan adalah untuk memberikan identitas paritas pada data terkirim.
Penambahan satu bit pariti ini dapat dimanfaatkan untuk menguji apakah data berupa karakter terkirim dengan benar atau tidak, atau dengan kata lain berfungsi untuk deteksi kesalahan bit pada data berupa kode ASCII terkirim. Dalam menentukan paritas karakter dapat dipilih, yaitu menggunakan paritas genap (even parity) atau diinginkan menggunakan paritas ganjil (odd parity).

Bit pariti akan menjadi bit MSB kode ASCII, sehingga dengan penambahan 1 bit setiap karakter akan membentuk jumlah logika 1(satu) pada kode tersebut.

Jika diharapkan kode dengan paritas ganjil maka jumlah logika 1(satu) harus ganjil, demikian juga jika diharapkan kode berparitas genap maka jumlah logika dalam kode tersebut berjumlah genap.

Misalkan untuk huruf A berdasarkan tabel 2 ditemukan kode 100 0001=(41H), pada kode ternyata memiliki jumlah logika 1 adalah dua buah. Jika diinginkan pengiriman data dengan paritas ganjil maka bit ke delapan sebagai pariti harus berlogika 1, demikian pula untuk kebalikannya jika diinginkan data terkirim dengan paritas genap maka bit ke delapan sebagai pariti harus berlogika 0.

Standar telekomunikasi ITU-T merekomendasikan bit terbesar (MSB) dari kode karakter untuk digunakan sebagai bit paritas, artinya untuk kode ASCII yang menggunakan 7 bit maka bit ke delapanlah sebagai bit paritasnya (lihat contoh untuk karakter A).
